3D-калькулятор-визуализатор гаража
Выберите форму крыши и готовый проект. Ниже — 3D-скелет гаража с проёмом под ворота, все расчёты по СП, спецификация металла и раскрой. Спецификацию можно открыть по кнопке.
Чертежи каркаса гаража — примеры двух проектов
Чертежи и узлы из наших готовых проектов. По ним можно собирать каркас: указаны размеры, узлы, схема сборки рам. Полные чертежи и PDF-инструкции для сварщика — ниже в статье, в блоке «Два готовых проекта гаража» (пункт 13).
2 Проектирование
Начните с чертежа. Определите габариты (учитывайте размер автомобиля и место для манёвра), высоту, расположение ворот, окон и точек крепления. Продумайте, как будете решать вопрос с фундаментом и обшивкой.
Габариты гаража
Минимальные размеры гаража на один легковой автомобиль:
- Ширина: ширина машины + 1,5 м (по 0,75 м с каждой стороны для открытия дверей).
- Длина: длина машины + 2,5 м (1,5 м перед машиной, 1,0 м за машиной).
- Высота: не менее 2,5 м, для внедорожников — 2,8–3,0 м.
Шаг стоек
Оптимальный шаг вертикальных стоек:
- Для обычных условий: 2,0–2,5 м.
- Для снежных регионов: 1,5–2,0 м (уменьшение шага повышает жёсткость).
- Крайние стойки ставьте с отступом от края 0,3–0,5 м для удобства обшивки.
Снеговая и ветровая нагрузка по регионам
| Регион | Снеговая нагрузка, кг/м² | Ветровая нагрузка, кг/м² |
|---|---|---|
| Московская область | 180 | 23 |
| Санкт-Петербург | 240 | 30 |
| Краснодарский край | 120 | 38 |
| Республика Коми | 320 | 30 |
| Красноярский край | 280 | 35 |
Главное — не торопиться и всё тщательно проверять. Если на каком-то из этапов возникнут вопросы (например, как рассчитать фермы или подобрать фундамент под ваш грунт) — пишите, подскажу.
3 Выбор материалов
От нагрузок зависит сечение труб.
- Для вертикальных стоек (основных колонн) берите более мощный профиль: 80×80 мм или 100×100 мм, толщина стенки — не менее 3–4 мм.
- Для горизонтальных элементов (ригелей, перемычек) и стропильной системы подойдут трубы поменьше: 60×40 мм, 50×50 мм.
- Для обрешётки под кровлю или связей жёсткости в стенах можно взять 40×40 мм.
Инструменты: рулетка, строительный уровень, отвес, угольник, маркер для разметки, болгарка с дисками по металлу, дрель или шуруповёрт, гаечные ключи.
Материалы для работы: профильные трубы, саморезы по металлу, анкерные болты (если планируете болтовое соединение), гидроизоляция (рубероид, битумная мастика).
Металл со склада: типовые позиции в наличии, отгрузка в день заказа
Купить металлопрокат4 Подготовка площадки и фундамент
- Выберите ровное место, чуть приподнятое относительно участка — так вода не будет застаиваться.
- Очистите площадку от мусора, камней, корней. Если грунт мягкий, снимите верхний слой (15–20 см) и вынесите за пределы стройки.
- Утрамбуйте основание. Для улучшения несущей способности засыпьте и тщательно уплотните слой песка или щебня (10–15 см).
- Сделайте разметку: вбейте колышки по углам, натяните шнур. Проверьте диагонали — они должны быть равны, чтобы углы получились прямыми.
Типы фундамента:
| Тип | Когда подходит | Размеры |
|---|---|---|
| Столбчатый | Большинство грунтов, бюджетный вариант | Ямы 50×50×50 см, столбы из бетона или блоков |
| Ленточный мелкозаглубленный | Слабые грунты, тяжёлая обшивка | Траншея 40×40 см, армопояс |
| Свайный (винтовые сваи) | Сложные грунты, высокий уровень вод | Сваи 108–133 мм, глубина 1,5–2,5 м |

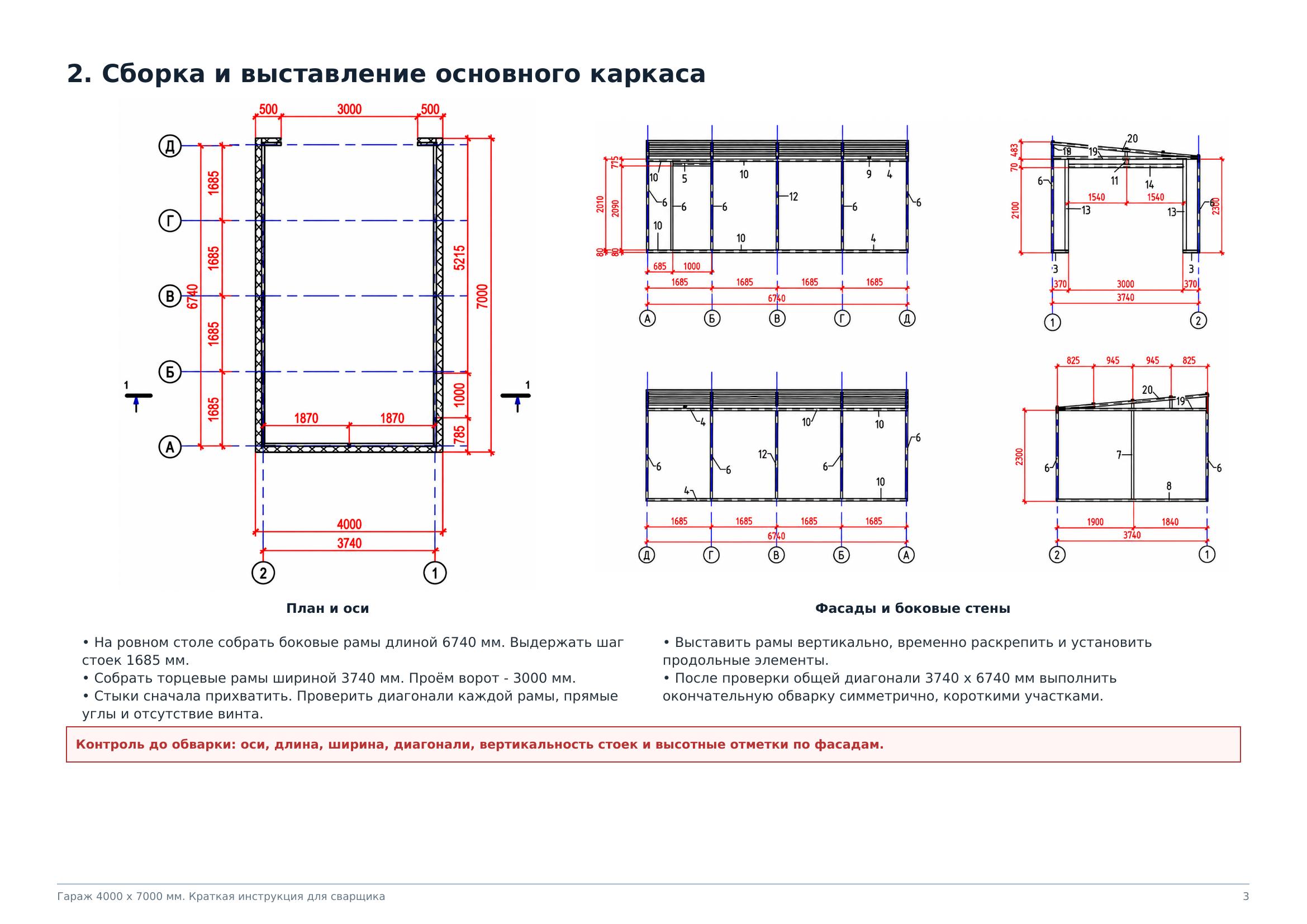

5 Сборка каркаса
- Начните с нижней обвязки. Трубы раскладывают по периметру фундамента, временно фиксируют, выравнивают, проверяют диагонали, затем сваривают углы.
- Установите вертикальные стойки. Приварите их к обвязке, строго контролируя вертикальность уровнем или отвесом. Сразу задайте высоту воротного проёма.
- Для пространственной жёсткости между стойками приварите горизонтальные связи (часто в три уровня: снизу, посередине, под крышей).
- Добавьте диагональные укосины, особенно в зонах ворот.
- Соберите верхнюю обвязку — она станет основанием для стропильной системы.
Текстовые пояснения к чертежам
Нижняя обвязка: трубы 80×60 мм или 100×100 мм, укладываются по периметру. Углы свариваются под 90°. Проверка: диагонали равны.
Вертикальные стойки: трубы 80×80 мм, шаг 2,0–2,5 м. Крепление к обвязке — сварка по всему периметру трубы + косынки (треугольные пластины) для усиления.
Горизонтальные связи: трубы 60×40 мм, привариваются между стойками в трёх уровнях: на высоте 0,5 м, 1,5 м и под верхней обвязкой.
Диагональные укосины: трубы 40×40 мм, устанавливаются в углах и в зонах ворот под углом 45°. Крепятся от нижней обвязки к стойке.
Верхняя обвязка: трубы 80×60 мм, замыкает периметр. На неё будут опираться фермы или стропила.
Совет: после сварки зачистите швы от шлака и сразу покройте антикоррозийным грунтом.

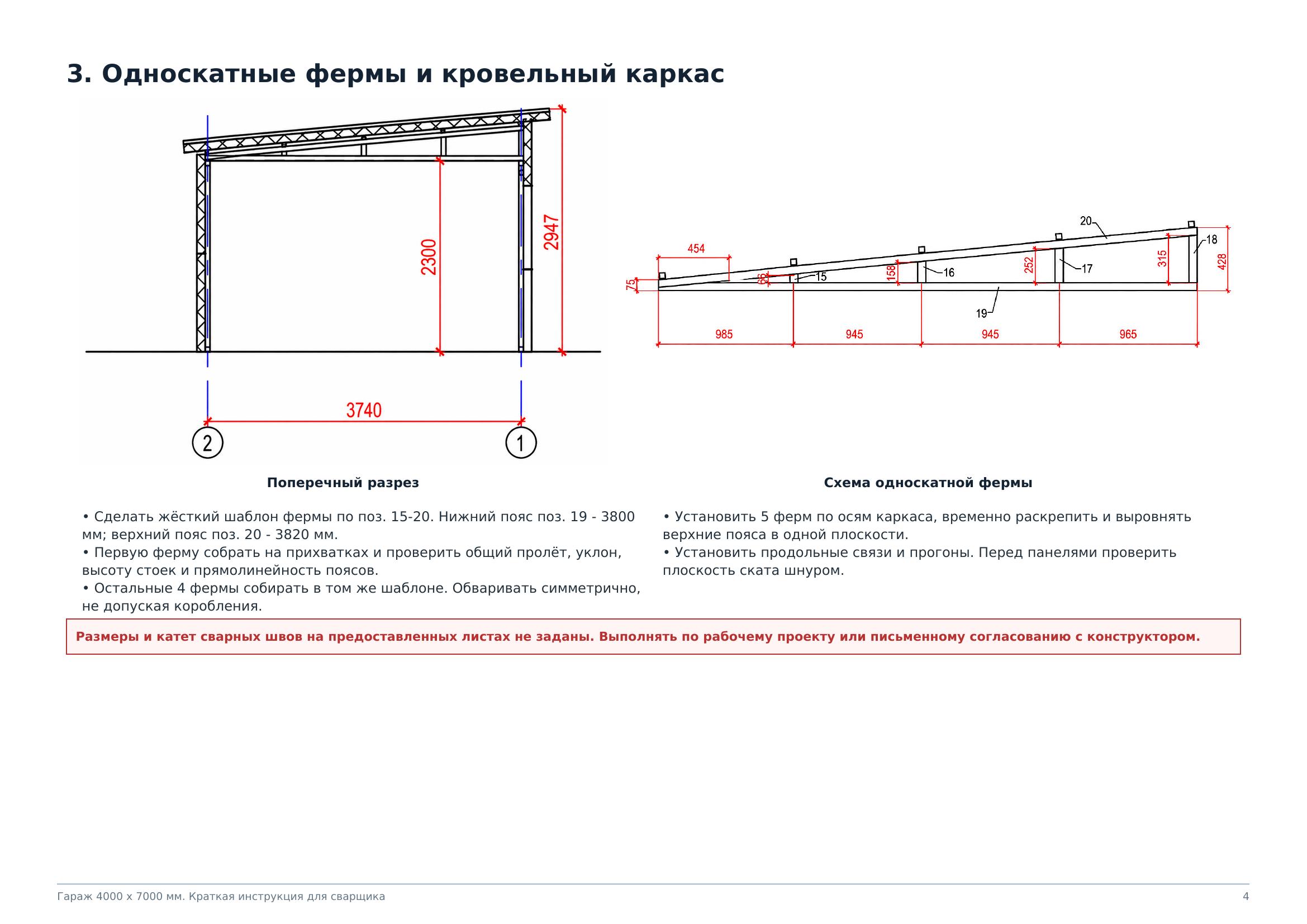

6 Расчёт ферм
Ферма — это треугольная конструкция из труб, которая распределяет нагрузку от кровли на стойки. Для пролётов более 6 метров без ферм не обойтись.
Формула расчёта длины раскосов
Длина раскоса:
L = √(h² + (b/2)²) × 1,1
где: h — высота фермы, b — длина секции, 1,1 — запас на резку под углом.
Соотношение длины пролёта и высоты фермы
| Пролёт, м | Высота фермы, м | Сечение поясов | Сечение раскосов |
|---|---|---|---|
| 6 | 0,5–0,6 | 60×40×3 | 25×25×2 |
| 8 | 0,6–0,8 | 60×40×3 | 30×30×2 |
| 10 | 0,8–1,0 | 80×40×4 | 40×40×2 |
| 12 | 1,0–1,2 | 80×60×4 | 40×40×3 |
Для точного расчёта используйте калькулятор металлопроката.
7 Обшивка и кровля
- Обшивку (профнастил, сэндвич-панели) крепите саморезами по металлу. Для стен и крыши можно использовать один материал.
- Для кровли сделайте обрешётку (из тонкой профильной трубы 20×20 мм или деревянного бруса).
- При монтаже кровли сделайте уклон (например, 10–15° для профнастила), чтобы вода стекала. По периметру установите капельники. Стыки промажьте герметиком.
8 Пол
Для гаража оптимален бетонный пол с армированием. Он выдерживает вес автомобиля, не боится влаги и масел.
- Подушка: песок 10 см + щебень 10 см, утрамбовать.
- Гидроизоляция: плёнка или рубероид.
- Армирование: сетка 100×100 мм из арматуры 6–8 мм, уложить на подставки (чтобы была в толще бетона).
- Бетон: марка М200–М300, толщина 10–15 см.
- Уклон: 1–2 см на 1 м в сторону ворот для стока воды.
9 Ворота
Ворота можно сварить самостоятельно из профильной трубы 60×40 мм.
- Типы: распашные (простые, но требуют места для открытия), подъёмные (сложнее, но экономят место), откатные (требуют места сбоку).
- Размеры: ширина проёма 2,5–3,0 м, высота 2,0–2,2 м.
- Каркас створки: рама из трубы 60×40 мм, внутри — перемычки и укосины (диагональные рёбра жёсткости).
- Петли: приварите по 3 петли на каждую створку (сверху, снизу, посередине).
- Обшивка: профнастил или сэндвич-панели.
Совет: для утеплённых ворот используйте сэндвич-панели или профнастил с минватой внутри.
10 Вентиляция и коммуникации
- Вентиляция: приточное отверстие в нижней части стены (30×30 см), вытяжное — в верхней части под кровлей. Закройте решётками от насекомых.
- Электричество: проведите кабель в гофре или кабель-канале. Розетки — на высоте 1,0–1,2 м, светильники — на потолке.
- Вода: если планируете мойку, проведите трубу и сделайте слив в приямок.
11 Антикоррозийная обработка
Металлический каркас без защиты ржавеет за 2–3 года. Обязательно обработайте его.
- Зачистка: удалите шлак, ржавчину, обезжирьте поверхность.
- Грунтовка: нанесите антикоррозийный грунт (например, ГФ-021 или Zinga) в 1–2 слоя.
- Краска: покройте атмосферостойкой краской по металлу (например, ПФ-115, НЦ-132, акриловая).
- Сварные швы: обработайте особенно тщательно — это самые уязвимые места.
12 Несколько важных советов, чтобы избежать ошибок
- Не экономьте на сварке. Слабый шов — слабое звено конструкции.
- Следите за геометрией на каждом этапе. Один перекошенный угол потянет за собой весь каркас.
- Планируйте инженерные системы заранее. Продумайте вентиляцию, утепление, освещение.
- Если нет опыта сварки, рассмотрите болтовое соединение — это тоже надёжный вариант.
13 Два готовых проекта гаража: чертежи и основные характеристики
Ниже — два варианта, которые подходят для самостоятельной сборки. Сначала посмотрите чертежи и узлы, затем скачайте полный проект в PDF — он пригодится как руководство по монтажу.
Нужна профильная труба для гаража?
Посмотрите актуальные цены и наличие в нашем каталоге:
Проект 1 (4,5×7 м): чертежи и узлы
Проект 2 (4×7 м): чертежи и узлы
Скачать полные проекты (PDF)
Проект 1: гараж 4,5×7 м, двускатная кровля
- Габариты: 4500×7000 мм
- Каркас между осями: 4240×6740 мм
- Высота стен: 2380 мм
- Высота до ригеля: 2130 мм
- Высота конька: 2880 мм
- Тип кровли: двускатная
- Материал кровли: сэндвич-панели 100 мм
- Масса каркаса: 577,1 кг

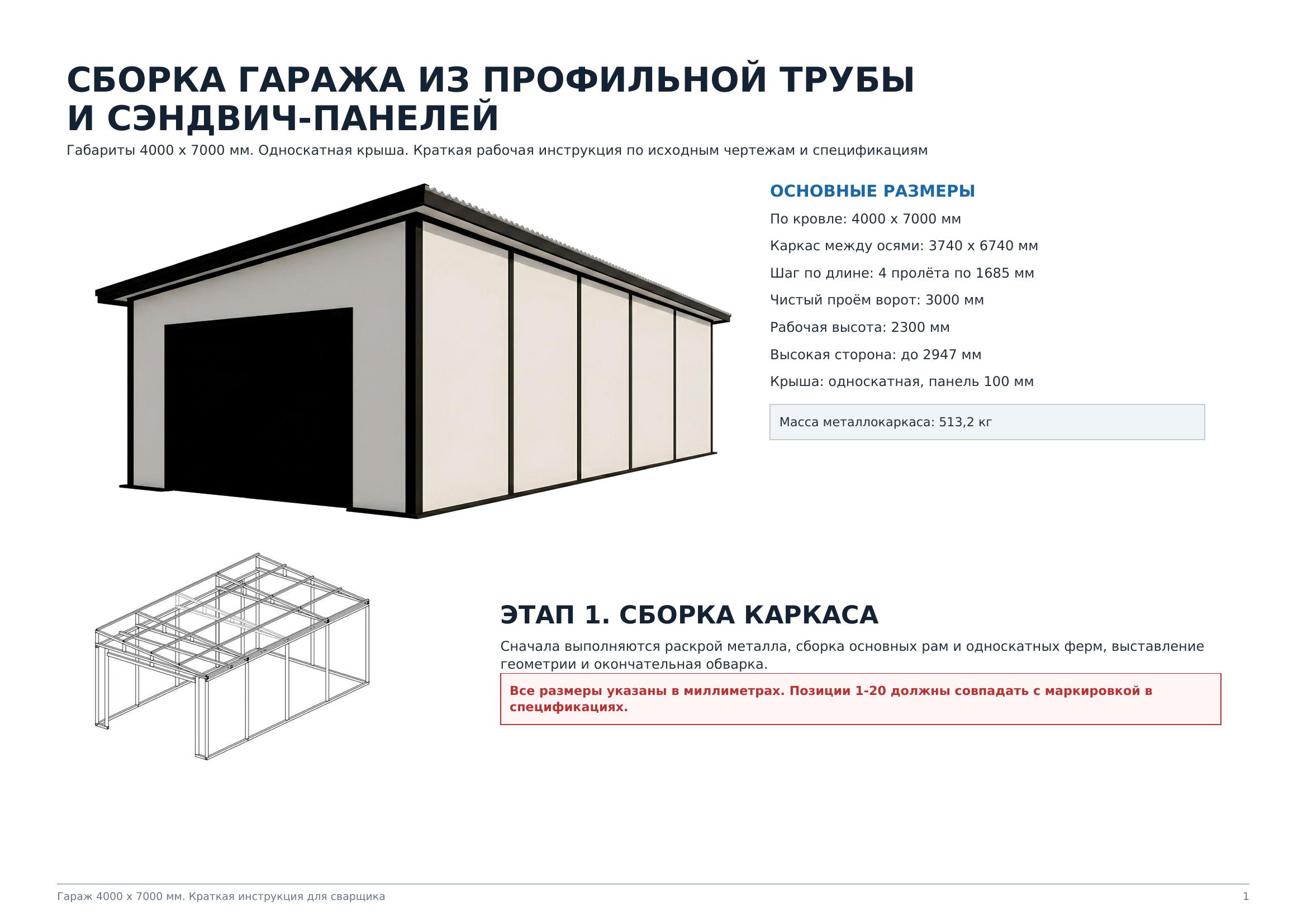

Проект 2: гараж 4×7 м, односкатная кровля
- Габариты: 4000×7000 мм
- Каркас между осями: 3740×6740 мм
- Рабочая высота: 2300 мм
- Максимальная высота: 2947 мм
- Тип кровли: односкатная
- Материал кровли: сэндвич-панели 100 мм
- Чистый проём ворот: 3000 мм
- Масса каркаса: 513,2 кг
14 Какие профильные трубы понадобятся
Для обоих проектов используется профильная труба. Ниже — список профилей, которые вы можете купить на нашем сайте с доставкой по Москве и области.

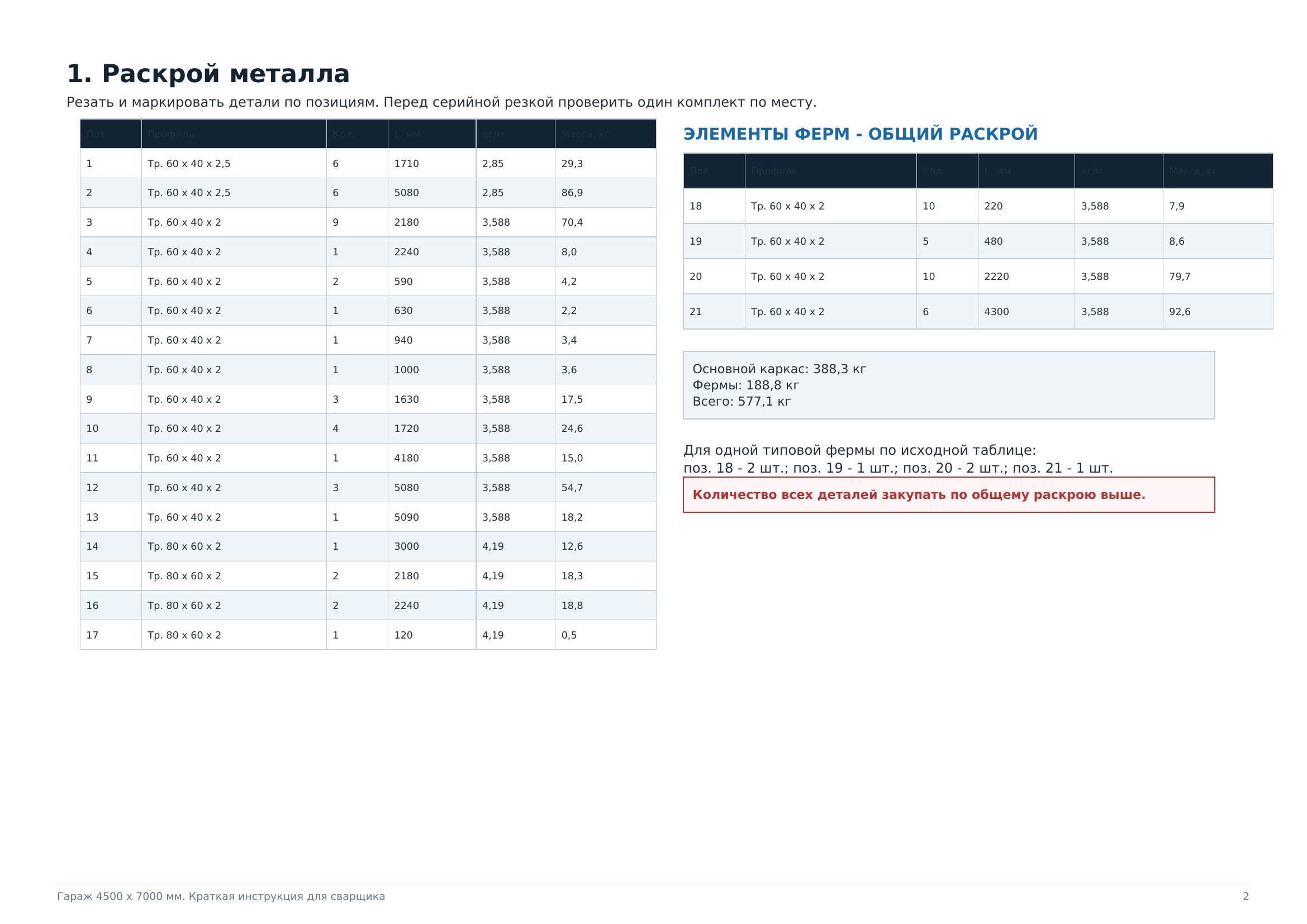

15 Спецификация материалов и расчёт массы
Ниже — сводная спецификация по каждому проекту. Эти данные помогут вам рассчитать необходимое количество материала и спланировать доставку.
Проект 1 (4,5×7 м, двускатная кровля): спецификация
| № | Наименование | Кол-во, шт | Длина, мм | Масса 1 п.м, кг | Общая масса, кг |
|---|---|---|---|---|---|
| 1 | Тр. 80×60×2 | 4 | 3680 | 4,19 | 58,7 |
| 2 | Тр. 60×40×2,5 | 12 | 2180 | 2,85 | 74,7 |
| 3 | Тр. 60×40×2 | 24 | 1710 | 3,588 | 146,8 |
| 4 | Тр. 60×40×2 | 8 | 3800 | 3,588 | 108,4 |
| 5 | Фермы (сборные) | 3 | — | — | 98,5 |
| Итого: | 577,1 кг | ||||
Проект 2 (4×7 м, односкатная кровля): спецификация
| № | Наименование | Кол-во, шт | Длина, мм | Масса 1 п.м, кг | Общая масса, кг |
|---|---|---|---|---|---|
| 1 | Тр. 80×60×2 | 4 | 3740 | 4,19 | 62,7 |
| 2 | Тр. 60×40×2,5 | 10 | 2240 | 2,85 | 63,8 |
| 3 | Тр. 60×40×2 | 20 | 1685 | 3,588 | 120,9 |
| 4 | Тр. 60×40×2 | 6 | 3820 | 3,588 | 82,1 |
| 5 | Связи/раскосы (60×40×2) | — | — | — | 27,9 |
| Итого: | 513,2 кг | ||||
★ С этим также покупают
Металл со склада: типовые позиции в наличии, отгрузка в день заказа
Купить металлопрокат★ Где купить материалы для каркаса
Чтобы не переплачивать и не ждать допоставки, берите весь объём профильной трубы сразу на нашем сайте. У нас всегда в наличии ходовые размеры: 60×40, 80×60 и другие профили с толщиной стенки от 2 до 3 мм.
Рассчитайте точную стоимость материалов
Используйте наш калькулятор металлопроката, чтобы узнать точную цену с учётом доставки и резки:
Перейти в калькулятор★ Читайте также
Постройте гараж своей мечты!
Выберите и купите все необходимые материалы на нашем сайте. Работаем с НДС, доставляем по Москве и области. Резка в размер, оцинковка, покраска — под ключ!
16 Частые вопросы (FAQ)
Да, но только при строгом следовании чертежам и поэтапной проверке геометрии. Рекомендуем привлечь опытного сварщика хотя бы для контроля первых узлов и финальной проварки.
80×60 — более жёсткая, подходит для нагруженных узлов и ферм. 60×40 — универсальная. Оптимально комбинировать оба профиля.
Лучше грунтовать после сварки и зачистки швов: так вы защитите все стыки.
Измерьте диагонали: они должны быть равны с погрешностью не более 5 мм.
При наличии всех материалов и одного сварщика: 2–3 дня на сборку рам, 1 день на установку ферм и финальную проверку.
Столбчатый — быстрее и экономичнее. Ленточный — для слабых грунтов. Свайный — для сложных грунтов с высоким уровнем вод.
Самые популярные варианты — профнастил (бюджетно) и сэндвич-панели (тепло).
